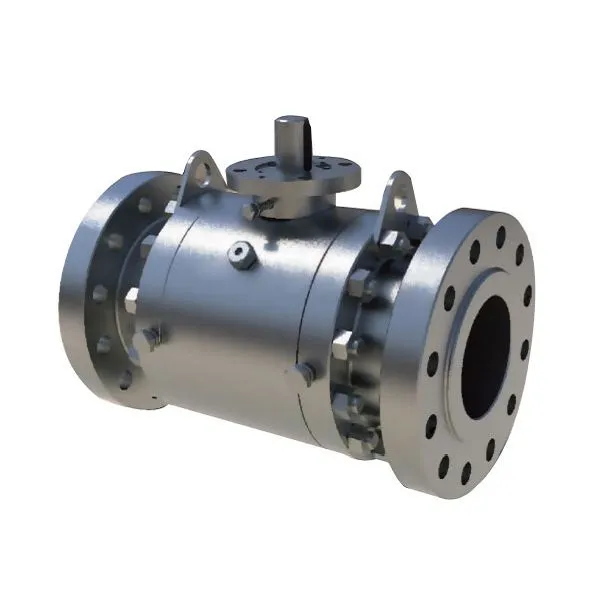

Valv tal-ballun falsifikat 3PCS

Data tal-Prodott:

Daqs: 2 "~ 42"

Klassi: 150LB 〜2500LB

Korp Falsifikat 3PCS

Struttura tal-ballun fissa, Struttura DBB

Apparat anti-statiku

Blow-out proof Zokk

Struttura Kontra n-Nar

Sedil, disinn ta 'injezzjoni tal-grass tas-siġill ta' emerġenza zokk

Blokk Doppju U Fsada (DBB)

Standard tad-disinn:

Disinn Skond: ASME B16.34/API 6D

Test Skond: API 6D

Tmiem RF: ASME B16.5

TMIEM BW: ASME B16.25

Wiċċ imb'wiċċ: ASME B16.10

Test Kontra n-Nar Skond: API 607/API 6FA

Ambjent aċiduż: NACE MR 0175

Vantaġġi:

1.Blokk Doppju U Fsada (DBB)

Il-valv tal-ballun tat-trunnion ta 'Begamo'eneralment jadotta l-istruttura tas-siġillar tas-sedil tal-valv quddiem il-ballun. Iż-żewġ sedili tal-ballun tat-trunnion jistgħu jaqtgħu l-medju fid-daħla u l-ħruġ b'mod indipendenti biex jirrealizzaw il-funzjoni ta 'waqfa doppja. Meta l-valv tal-ballun jingħalaq, anke jekk iż-żewġt itruf tad-daħla u l-ħruġ tal-valv ikunu taħt pressjoni fl-istess ħin, il-kanali fil-kavità tan-nofs u ż-żewġt itruf tal-valv jistgħu jiġu mblukkati minn xulxin, u l-medju li jifdal fil-kavità tan-nofs jistgħu jiġu skarikati permezz tal-valv ta ' ħelsien.

Kemm is-sedili ta 'quddiem kif ukoll ta' wara jimblokkaw il-medju fl-istess ħin

2. Ħelsien awtomatiku tal-pressjoni tal-kavità tan-nofs tal-valv

Meta l-mezz likwidu maqbud fil-kavità tan-nofs tal-valv jivvaporizza minħabba ż-żieda fit-temperatura, żieda fil-pressjoni fil-kavità tan-nofs, il-mezz fil-kavità tan-nofs jista 'jistrieħ fuq ir-rwol tiegħu stess biex jimbotta s-sedil tal-valv biex awtomatikament jirrilaxxa l-pressjoni, sabiex biex tiġi żgurata s-sigurtà tal-valv.

3. iżolament doppju u disinn ta 'eżenzjoni ta' valv (DBB)

Il-valv tal-ballun tat-trunnion ta' Bergamo' jipprovdi disinn tal-istruttura tas-sedil tas-siġillar b'żewġ fażijiet mhux obbligatorju. Iż-żewġ sedili tal-valv jistgħu jaqtgħu b'mod indipendenti l-medju fit-truf tad-daħla u tal-ħruġ, u wkoll jaqtgħu l-pressjoni mill-kavità tan-nofs biex tirrealizza l-funzjoni ta 'iżolament f'żewġ direzzjonijiet. Meta l-valv jingħalaq, il-medju fit-tarf tad-daħla, it-tarf tal-ħruġ u l-kavità tan-nofs tal-valv huma iżolati minn xulxin. Meta s-sedil tat-tarf tad-daħla tal-valv inixxi, is-sedil tat-tarf tal-ħruġ Jista 'wkoll jipprovdi siġillar, sabiex il-valv ikollu funzjoni ta' siġillar doppju.

Is-sedili ta 'quddiem u ta' wara fl-istess ħin jimblukkaw il-mezz milli jidħol fil-kavità tan-nofs

4.Il-ħelsien tal-pressjoni manwali u awtomatiku tal-kavità tan-nofs tal-Valv

Medju maqbud fil-kavità tan-nofs tal-korp tal-valv jista 'jiġi skarikat manwalment permezz tal-valv ta' ħelsien tal-pressjoni fuq il-korp tal-valv. Taħt xi kundizzjonijiet tax-xogħol, il-medju maqbud fil-kavità tan-nofs tal-valv jevaporizza minħabba ż-żieda fit-temperatura, li jirriżulta fiż-żieda anormali tal-pressjoni tal-kavità tan-nofs. Meta l-pressjoni medja fil-kavità tan-nofs taqbeż il-valur stabbilit, tista 'tiġi skarikata awtomatikament permezz tal-valv ta' sigurtà fuq il-parti ta 'fuq tal-korp tal-valv biex tipproteġi s-sigurtà tal-valv u l-pipeline.

Is-sedili ta 'quddiem u ta' wara jimblokkaw simultanjament il-materjal mill-kamra tan-nofs fit-truf ta 'fuq u t'isfel

5.Disinn ta 'struttura li ma jgħaddix in-nar

Fil-parti tas-siġillar tal-valv tal-ballun, kemm is-siġill O-ring kif ukoll is-siegla tal-ferita spirali tal-grafita tal-metall huma stabbiliti. Meta l-valv ikun fin-nar, iċ-ċirku tas-siġillar, siegla, O-ring u partijiet oħra tas-siġillar magħmula minn gomma, PTFE u materjali oħra mhux metalliċi huma mħassra, is-siegla tal-ferita spirali tal-grafita tal-metall ta 'barra tipprovdi s-siġill awżiljarju. Meta ċ-ċirku tas-siġillar fuq is-sedil tal-valv jinħaraq, is-sedil tal-valv tal-metall ikun taħt l-ispinta tar-rebbiegħa, is-siġill tal-metall huwa ffurmat awtomatikament bil-ballun biex jikkontrolla b'mod effettiv it-tnixxija interna u esterna tal-valv. Id-disinn tal-protezzjoni min-nar tal-valv skont API 607 ​​u API 6fA, BS 6755, JB / T6899 u standards u speċifikazzjonijiet oħra, u għadda mit-test tan-nar tal-API 607.

Siġill artab bejn is-sedil tal-valv u l-ballun qabel id-dfin

Siġill tal-metall bejn is-sedil tal-valv u l-ballun wara l-ħruq

6. Blow-out Proof Stem

Iċ-zokk jadotta l-istruttura tal-prova tal-blow-out. Iċ-zokk huwa ddisinjat bil-pass fil-qiegħ tiegħu sabiex bil-pożizzjonament tal-għatu tat-tarf ta 'fuq u l-kamin, iz-zokk ma jintefaħx mill-medju anki f'każ ta' żieda anormali fil-pressjoni fil-kavità tal-valv.

7. Struttura anti-statika

Il-valv huwa ddisinjat biex jissodisfa r-rekwiżiti ta 'anti-statiku. Bejn il-ballun u z-zokk tal-valv, bejn iz-zokk tal-valv u l-glandola, hemm molol anti-statiċi u blalen żgħar biex iżommu l-kontinwità tal-konduttività bejn il-ballun u z-zokk tal-valv, bejn iz-zokk tal-valv u l-korp tal-valv, sabiex l-elettriku statiku ġġenerat mill-frizzjoni bejn il-ballun u s-sedil tal-valv matul il-proċess tal-bdil jista 'jwassal lejn l-art permezz tal-korp tal-valv, sabiex jipprevjeni nar jew splużjoni u perikli oħra kkawżati minn xrar elettrostatiċi.

8. Apparat ta 'injezzjoni ta' emerġenza tal-grass tas-siġillar

Għall-valv tal-ballun tat-trunnion ta 'DN150 (nps6) u 'l fuq, apparat ta' injezzjoni tal-grass tas-siġillar huwa installat fuq il-virga tal-valv u s-sedil tal-valv. Għall-valv tal-ballun tat-trunnion ta 'DN125 u taħt, apparat ta' injezzjoni tal-grass tas-siġillar jista 'jiġi installat fil-kavità tan-nofs tal-virga tal-valv u l-valv kif meħtieġ mill-klijent. Meta ċ-ċirku tas-siġill tas-sedil jew l-O-ring tas-sedil ikun bil-ħsara b'inċident, il-grass tas-siġillar jista 'jiġi injettat permezz tal-apparat tal-injezzjoni tas-siġill biex jipprevjeni li l-medju ma jħallix iċ-ċirku tas-siġill tas-sedil u zokk.

Ċirku tas-siġillar tal-isplużjoni tal-gass 9.Anti

Il-kumpanija tagħna għażlet siġilli tal-gomma biex tipprevjeni l-isplużjoni tal-gass għal valvi 'l fuq minn 900LB użati għall-medju tal-gass, sabiex tnaqqas il-ħsara tal-gass għal siġilli tal-gomma waqt ħelsien tal-pressjoni f'daqqa.

10. Għażla tal-metodu tas-siġillar

Skont ir-rekwiżiti tal-utent', Bergamo Valve jista 'jipprovdi sedil tal-istruttura tas-siġill artab, sedil tal-istruttura tas-siġill O-ring u struttura tas-siġill tal-metall għal metall għall-klijenti li jagħżlu. Il-klijenti jistgħu jagħżlu metodi ta 'siġillar differenti skond kundizzjonijiet tax-xogħol differenti u rekwiżiti ta' siġillar

Sede tal-valv tal-istruttura tas-siġill artab:

Struttura sempliċi, siġillar affidabbli, firxa wiesgħa ta 'applikazzjoni u prezz baxx.

Struttura ta 'siġillar artab

Struttura tas-siġillar O-ring:

Issiġillar affidabbli, torque baxx, jista 'jissodisfa r-rekwiżiti tal-klijent' għal affidabilità għolja tas-siġillar u okkażjonijiet ta' torque tal-art.

Struttura tas-siġillar O-ring

Sede tal-metall għal metall:

Jista 'jissodisfa l-kundizzjoni tax-xogħol b'mezz granulari u jissostitwixxi l-okkażjonijiet fejn iż-żewġ metodi ta' siġillar ta 'hawn fuq mhumiex adattati

Struttura tas-siġill iebes tal-metall

Applikazzjoni:
